현장에서 시작한 프로그램
판금 · 제관과 콘베어 설비를 오래 설계해 왔습니다. 예전에는 로터스 1-2-3 매크로로 수직 곡선 레일 표를 뽑고, 「Trolley Conveyor Basic Design Manual」 을 직접 써서 사내 교육에 썼습니다.
그 계산을 이제 프로그램에 담았습니다. 손으로 펼치고 계산하던 일을 치수만 넣으면 끝나도록 — 현장에서 바로 쓸 수 있는 도구를 만듭니다.
쓰시는 환경에 맞춰 고르십시오. 계산은 모두 같습니다.
윈도우에서 혼자 켜지는 프로그램. 창에서 바로 보고 DXF 로 저장하면 어느 CAD 에서나 열립니다.
캐디안 메뉴줄에 [전개도] 가 생기고, 도면에 바로 그려 줍니다.
캐디안 2024~2026 과 다른 CAD 에서도 같은 메뉴로 씁니다.
판 두께 한가운데(중립면) 기준으로 펼치고, 바깥·안쪽 치수 기준과 기성 파이프 형판도 고릅니다.
전개도만이 아니라 제작에 필요한 숫자를 함께 냅니다.
등분선(절곡선), 맞춤 표시, 조각 나눔과 이음매 위치까지.
레이저 절단 길이, 중량, 들어가는 판재 규격(3'×6' 등)을 바로 판정.
자르는 선 · 절곡선 · 표시 · 글자를 도면층으로 나눠 저장.
조각을 판재와 자투리 판에 자동으로 늘어놓고 부품 목록 표까지.

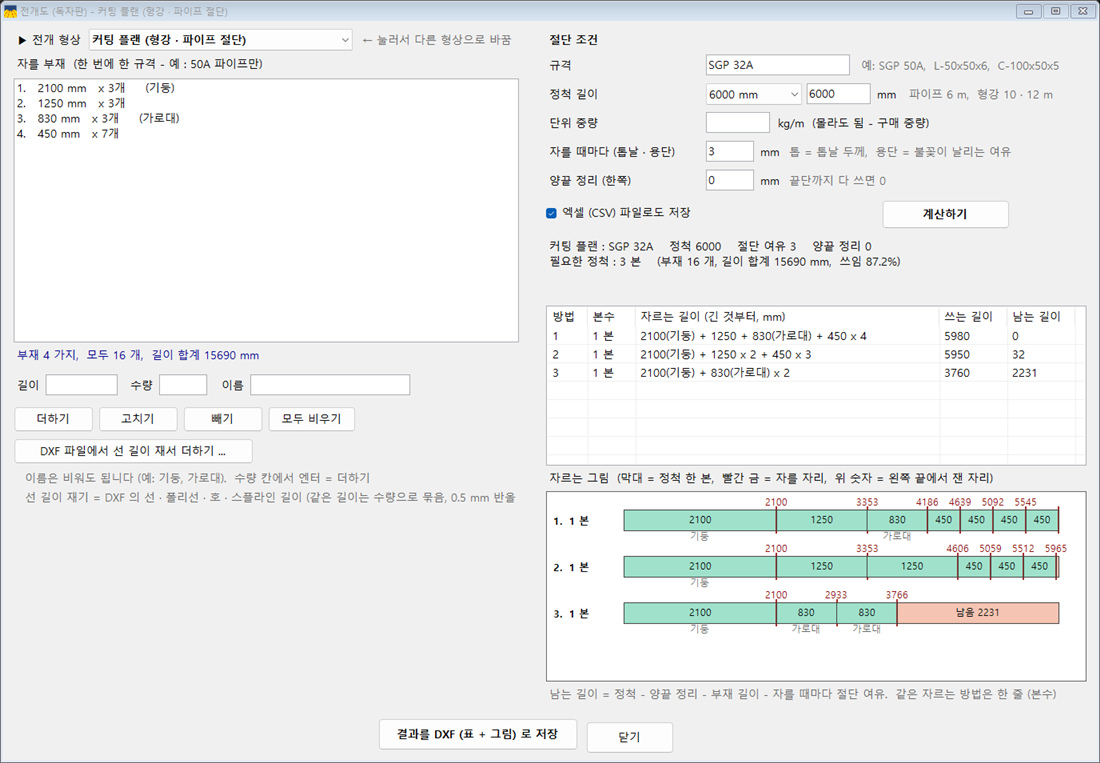

정척 몇 본이 드는지, 어떻게 잘라야 남는 것이 적은지.
프린터로 찍은 PDF 의 부서진 선을 이어 붙이고 원 · 호 · 쇄선을 되살립니다.
그림 속 노란 네모 칸에 숫자를 넣고 Enter — 미리보기와 계산이 바로 바뀝니다.
노란 칸만 채우면 A4 계산서가 바로 나옵니다. 맨 위 「빠른 답」 칸은 업체가 전화로 "모터 몇 kW?" 하고 물을 때를 위한 것입니다. 계산에 쓴 표와 근거는 부록에 노란색으로 표시해 둡니다.
판금 · 제관과 콘베어 설비를 오래 설계해 왔습니다. 예전에는 로터스 1-2-3 매크로로 수직 곡선 레일 표를 뽑고, 「Trolley Conveyor Basic Design Manual」 을 직접 써서 사내 교육에 썼습니다.
그 계산을 이제 프로그램에 담았습니다. 손으로 펼치고 계산하던 일을 치수만 넣으면 끝나도록 — 현장에서 바로 쓸 수 있는 도구를 만듭니다.
처음 10일은 무료로 써 보실 수 있습니다. 10일이 지나면 창에 나오는 「컴퓨터 번호」를 보내 주시면 그 컴퓨터용 사용 키를 보내 드립니다.
사용 키, 구입, 타캐드판은 아래로 연락 주십시오. 쓰시는 CAD (또는 CAD 없음) 를 알려 주시면 맞는 판을 보내 드립니다.
